Подбор бака аккумулятора под твердотопливный котел

Рейтинг - 4.8 c 5 ( 64 Отзывов )

Подбор бака аккумулятора для твердотопливного котла дело весьма важное. От этого зависит КПД работы котла. Если объем бака будет подобран не правильно, то вся система будет работать не еффективно - теплоноситель либо будет нагреваться слишком быстро и тепла будет слишком много, либо его будет нехватать.

Основные аспекты при подборе бака аккумулятора под твердотопливный котел

Соотношение КОТЕЛ - БАК АККУМУЛЯТОР

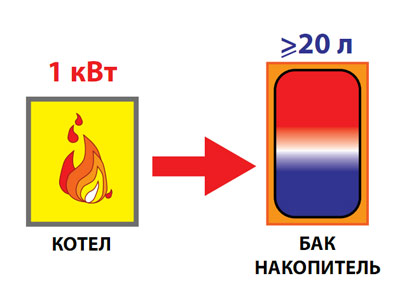

Соотношение твердотопливного КОТЛА и БАКА АККУМУЛЯТОРА

При подборе емкости для твердотопливного котла исходят из примерного соотношения 20 л на 1 кВт тепловой мощности.

Это соотношение справедливо для континентальной части Украины, если дом нормально утеплен:

1) Удельные теплопотери 50-80 Вт/кв.м.*ч
2) Температура холодной пятидневки -18...-24 гр.С
3) Средняя температура за отопительный сезон ~ 0 0C
4) Максимальный температурный график системы отопления - 90/70 гр.С
5) Средний отопительный график отопительного сезона - 50/40 гр.С.
Это позволяет накопить тепловую мощность котла за 1 час.



Описание схемы:

Отопительная установка условно делится минимум на 3-и зоны:

1) КК - котловой контур;
2) НК - аккумуляторный контур;
3) ОК - отопительный контур с подмесом.

Схема работы твердотопливного котла с баком аккумулятором

Бак аккумулятор принимает все тепло, и позволяет твердотопливному котлу работать на максимальной производительности с максимальным использованием тепла сжигаемого топлива.

Это тепло может храниться несколько суток, и забираться потребителем по мере необходимости.

Пока обратная линия котла не нагреется выше граничной температуры 55 гр.С, циркуляционный насос крутит теплоноситель по контуру КК без отбора тепла. Таким образом, котел как можно раньше разогреется до нужной температуры.

Когда обратная линия разогревается выше 55 гр.С, то смеситель на обратной линии приоткрывается, и тепло начинает циркулировать по НК, загружая бак аккумулятор (аккумулятор тепла).

Теплоснабжение потребителя осуществляется через смесительный контур, работа которого управляется погодозависимым контроллером. Это позволяет направлять в отопительные приборы только столько тепла, сколько надо для покрытия текущих теплопотерь, а также уменьшает количество технологических теплопотерь через трубопроводы, и уменьшает перемешивание теплоносителя в баке аккумуляторе.

Таким образом, данная схема позволяет максимально эффективно сжигать топливо, накапливать полученное тепло, и экономно тратить его на отопление.
